Routeur CNC 1530 5×10 ATC avec dispositif rotatif

5.0 basé sur 28 notes et avis
  • Marque : Blue Elephant
  • Modèle : ELECNC-1530ATC
  • Catégorie : ATC CNC Router
  • Échelle des prix : $17000 à $22000 / Définir en fonction de la configuration
  • Conditions de paiement : T/T/Visa/Mastercard/American Express/Discover
  • Service après-vente : Service de formation opérationnelle professionnelle.
  • Capacité d'approvisionnement : 200 ensembles par mois

Routeur à bois CNC à axe rotatif 4x4

Routeur à bois CNC à axe rotatif 4x8

Description

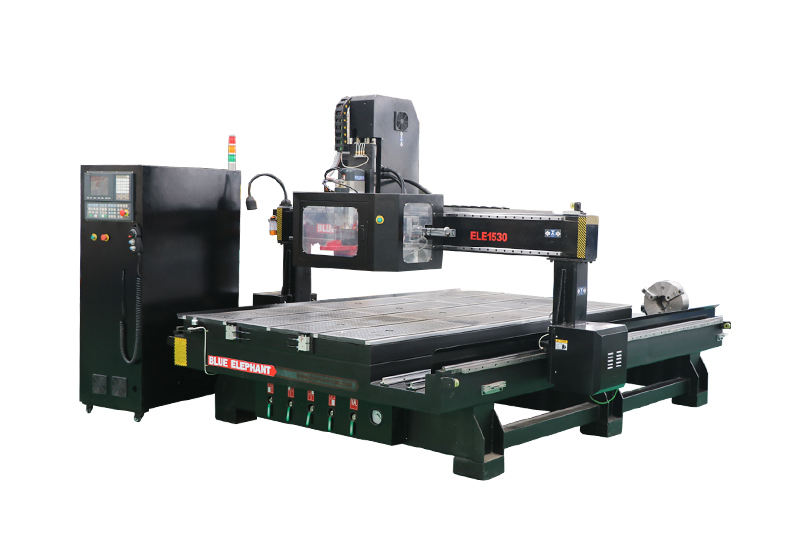

La fraiseuse CNC 5×10 à axe rotatif ATC est équipée d'une table de travail de 1500 x 3000 mm. Le kit CNC, avec changeur d'outils automatique et broche ATC, permet à la machine CNC de récupérer automatiquement les pièces nécessaires. Le dispositif rotatif est principalement utilisé pour la sculpture sur bois 3D et la sculpture d'objets cylindriques.

Features

1. Changeur d'outils automatique à carrousel, la machine CNC 5 × 10 peut changer automatiquement 8 ensembles d'outils dans la gravure ou la sculpture sur bois, ce qui permet d'économiser beaucoup de temps et de main-d'œuvre pour le travail du bois intensif ou de longue durée.
2. Le dispositif rotatif est viril pour le traitement des colonnes telles que les cadres de chaise, les cadres d'escalier, les colonnes romaines, les colonnes, etc.
3. La taille de travail du routeur CNC 5 × 10 peut être personnalisée selon vos besoins.
4. Le routeur CNC 5×10 dispose d'un collecteur de poussière, ce qui permet de rendre la machine plus propre.

Paramètres

Modèle ELECNC1530ATC-4
Course des axes X, Y1500*3000mm, option: 1300*2500mm; 2100*3000mm; 2100*4000mm, etc.
Voyage de l'axe Z200 mm, option : 300 mm, 400 mm, etc.
Type de brocheBroche de refroidissement par air ATC 9kw, ISO30, ER32
Type d'onduleur11kw

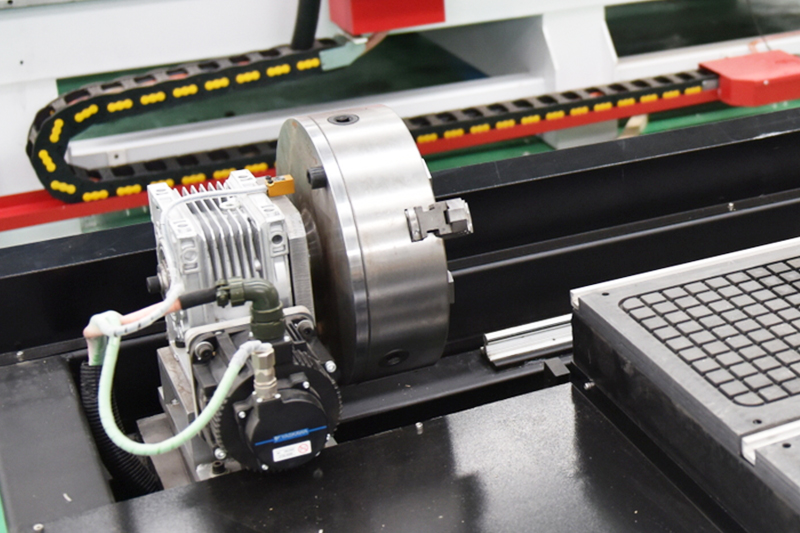

Le 4ème axeMandrin de 200 mm de diamètre, utilisé pour le traitement du bois rond afin de fabriquer des pieds de meubles, des statues, des colonnes romaines, etc.
Magasin d'outilsChangeur d'outils automatique de type carrousel
Option: changeur d'outils automatique de type linéaire
Porte-outil avec pinceISO30, ER32 collet: φ4, φ6, 1/8, 1/2
Système de contrôleContrôleur Taïwan SYNTEC/LNC
Système de conduiteServomoteur 1kw Japon YASKAWA AC et servomoteur 850w AC, 4 ensembles. Option:1kw Taïwan Syntec servo
Moulure de RéductionJapon SHIMPO réducteur
Structure de la machineCorps robuste avec traitement de trempe
Table de travailTable de travail à fente en T et à vide en aluminium
Cylindre de positionnement5 pièces (X2,Y3)
Guide linéaireGuide linéaire de Taïwan
TransmissionAxe X, Y : Taïwan/Allemagne crémaillère hélicoïdale et pignon
Axe Z: vis à billes de haute précision Taiwan TBI
Système de lubrificationSystème de lubrification automatique 1.5L
Calibrage de l'outilCalibrage automatique du capteur d'outil
Câbles de commandeCâbles Igus Allemagne avec certificat CE, cUL
Logiciels compatiblesArtcam, Aspire, Alphacam, Fusion 360, etc.
Langue de commandeCode G & Code M
Vitesse de déplacement80 m/min
vitesse de travail0-25m / min
Précision de repositionnement± 0.03mm
Résolution du système± 0.0025mm
Précision de travail± 0.03mm
Pression d'air de travail≥ 0.8 MPa
Tension de travail220V 1PH/3PH 50HZ/60HZ
380V 3PH 50HZ/60HZ

Éléments facultatifs

Pompe à vide
  1. Circulation de l'eau
  2. Souffleur annulaire
  3. Palette rotative, sans huile :

Tongyou, Taïwan Eurovac, Allemagne Becker

Système de dépoussiérage
  1. 3kw, 5.5kw, 7.5kw, etc., y compris le capot anti-poussière, le tuyau, tout l'ensemble complet
  2. Nouveau genre
Compresseur d'airCompresseur d'air à piston, compresseur d'air à vis
Dispositif de protectionRideau de lumière
Type de brocheBroche ATC 9kw (HSK F63), 12kw (ISO30, HSK F63), etc.


QFP

C'est possible. À l'aide de l'outil, le mandrin de l'axe rotatif peut être librement rétracté et ainsi serrer des pièces de plus petit diamètre.

La machine peut découper/graver l'aluminium avec une précision de ±0.05 mm. Equipé d'un dispositif de refroidissement, il évite la déformation de l'aluminium et prolonge la durée de vie de l'outil de fraisage.

Une alimentation monophasée et triphasée est possible. Cependant, nous vous recommandons d'utiliser une alimentation triphasée, qui est plus économe en énergie et donne plus de puissance à la machine.

Détails du routeur CNC ATC

Application

Une défonceuse à bois CNC à axe rotatif est bonne pour sculpter des cylindres en bois à l'aide du dispositif rotatif. Par exemple, des bâtons en bois carrés ou rectangulaires, des bâtons ronds, des bâtons en caoutchouc, etc. Cela permet de fabriquer des pieds de table, des accoudoirs de chaise, des accoudoirs d'escalier, des mains courantes, des colonnes de bâtiment, des piliers, des poteaux, des statues 3D, des moules et d'autres pièces tridimensionnelles. De plus, il peut effectuer tout le travail qu'une défonceuse à bois CNC à 3 axes pourrait faire.


Échantillons

routeur à bois cnc à axe rotatif
routeur à bois cnc à axe rotatif
routeur à bois cnc à axe rotatif
routeur à bois cnc à axe rotatif

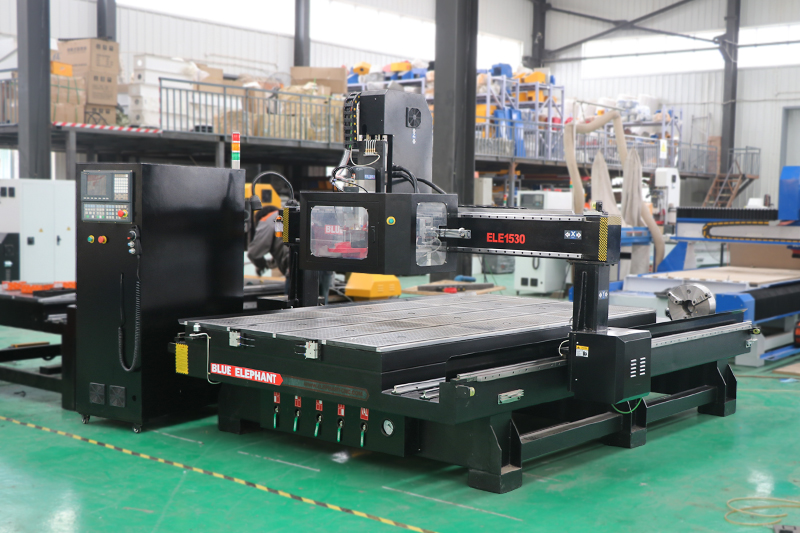

Usine

Contrôle qualité et tests

Évaluation

Ulrich Nielsende France - 25 janvier 2025
Voici le routeur CNC ATC que j'ai acheté il y a dix jours. C'est la 4ème fois que je reçois la machine, et aussi satisfaite qu'avant. Et nous avons été très touchés par vos conseils aux patients sur la façon d'installer la machine et la façon dont nous l'avons utilisée. Vous n'êtes pas seulement mon bon partenaire, mais aussi mon ami.
Mustapha Saha Niwaz Alidu Royaume-Uni - 08 février 2025
Oui mon ami. J'ai de nouveau ma machine préférée. J'utilise votre machine depuis plus de 2 ans. Après avoir traité avec votre entreprise et vos machines, je sais exactement à qui j'ai affaire.
Herschelle N McQuillendes États-Unis - 06 décembre 2024
Oui, vous avez raison, cette machine est très puissante, elle transforme du métal aluminium maintenant. Pensez-vous qu'il ne peut traiter que des matériaux non métalliques comme moi? Génial.
John d'Australie - 09 novembre 2024
Je pense que vous êtes très professionnel lorsque je choisis la machine CNC. Merci de m'avoir aidé à choisir cette machine de traitement qui me convient le mieux. Maintenant que j'ai reçu la machine, j'espère pouvoir travailler avec plaisir sur la machine.
